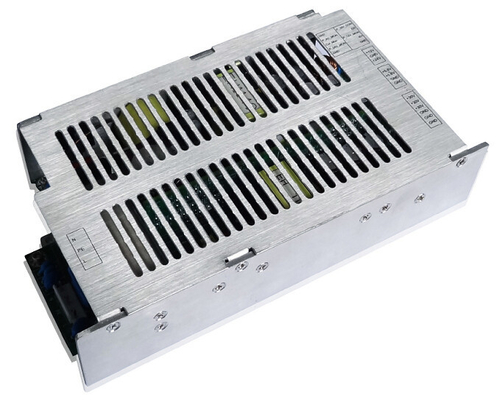

500W এসি-ডিসি শক্তি সরবরাহ আউটপুট 30V / 12A, 5.8V / 9a, 24V / 2.5A, 12V / 2.5A SC500-220Q30

পণ্যের বিবরণ:

Place of Origin:	China
পরিচিতিমুলক নাম:	Enargy
Model Number:	SC500-220Q30

প্রদান:

Minimum Order Quantity:	1pcs
মূল্য:	Negotiation
Delivery Time:	1-8 Weeks
Payment Terms:	Negotiation
Supply Ability:	15000Pcs/week

যোগাযোগ

বিস্তারিত পণ্যের বর্ণনা

লক্ষণীয় করা:	12V এসি / ডিসি পাওয়ার সাপ্লাই

এসি ডিসি পাওয়ার সরবরাহ 500W আউটপুট 30V / 12A, 5.8V / 9a, 24V / 2.5A, 12V / 2.5A SC500-220Q30

মুখ্য সুবিধা

ইনপুট পরিসীমা: 165 ~ 270Vac

চতুর্গুণ আউটপুট: 30V / 12A, 5.8V / 9a, 24V / 2.5A, 12V / 2.5A

উচ্চ দক্ষতা: 87%

লাইন নিয়ন্ত্রণ: ≤ ± 2%

লোড নিয়ন্ত্রণ: ≤ ± 2%

শর্ট সার্কিট সুরক্ষা

বর্তমান সুরক্ষা ওভার আউটপুট

ভোল্টেজ সুরক্ষা আউটপুট

ভোল্টেজ সুরক্ষা ইনপুট

ভোল্টেজ লক-আউট অধীনে ইনপুট

তাপমাত্রা সুরক্ষা ওভার

RoHS অনুবর্তী

প্রাকৃতিক শীতল

পন্যের স্বল্প বিবরনী

এই এসি-ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

ইলেকট্রিক বৈশিষ্ট্য

ইনপুট বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
তিরস্কার করা যায় ইনপুট ভোল্টেজ		220		ছুটি
এসি ইনপুট ভোল্টেজ পরিসীমা	165		270	ছুটি
এসি ইনপুট ফ্রিকোয়েন্সি পরিসীমা	47		63	Hz হয়
সর্বোচ্চ. ইনপুট বর্তমান			3.5	একটি	ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড
ইনপুট অন্তঃপ্রবাহ বর্তমান			40	একটি	সর্বোচ্চ. ইনপুট ভোল্টেজ, 25 ℃, প্রথম শুরু
দক্ষতা	85	87		%	তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম

আউটপুট বৈশিষ্ট্য

স্থিতিমাপ		ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
আউটপুট ভোল্টেজ পরিসীমা	30V	24	30	31	ভিডিসি
	5.8V	5.6	5.8	6	ভিডিসি
	24V	23	24	25	ভিডিসি	চালু / বন্ধ সক্রিয়
	12V	11	12	13	ভিডিসি	চালু / বন্ধ সক্রিয়
আউটপুট বর্তমান পরিসীমা	30V	0	9	12	একটি
	5.8V	0	6	9	একটি
	24V	0	2	2.5	একটি
	12V	0	2	2.5
লাইন রেগুলেশন				± 2	%
লোড নিয়ন্ত্রণ				± 2	%
তাপমাত্রা নিয়ন্ত্রণ			± 0.02		% / ° সি	অপারেটিং তাপমাত্রা পরিসীমা উপর
লহরী & গোলমাল	30V			400	mV	তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ
	5.8V			116	mV
	24V			280	mV
	12V			240	mV
চালু অন উত্থানের সময়				500	মাইক্রোসফট	সম্পূর্ণ লোড, 10% ~ 90% Vout
চালু অন বিলম্ব সময়				4	গুলি	220Vac, ফুল লোড
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা				± 5	%

সুরক্ষা বৈশিষ্ট্য

স্থিতিমাপ			ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
ভোল্টেজ অধীনে ইনপুট লক আউট	পালা-ভোল্টেজ থ্রেশহোল্ড		155		165	ছুটি
ভোল্টেজ অধীনে ইনপুট লক আউট	চালু বন্ধ ভোল্টেজ থ্রেশহোল্ড		135		145	ছুটি
ভোল্টেজ সুরক্ষা ইনপুট	ভোল্টেজ রক্ষা		285		305	ছুটি
ভোল্টেজ সুরক্ষা ইনপুট	রিকভারি ভোল্টেজ		275		295	ছুটি
ভোল্টেজ সুরক্ষা আউটপুট		30V	32		35	ভিডিসি	হিক্কা
ভোল্টেজ সুরক্ষা আউটপুট		5.8V			7.5	ভিডিসি	হিক্কা
শর্ট - সার্কিট সুরক্ষা					10	mΩ	হিক্কা
ওভার তাপমাত্রা সুরক্ষা							অটো রিকভারি
ইনপুট ভোল্টেজ আবিষ্কারক			150-290Vac রৈখিক পরিবর্তন 0.5-3.1Vdc রূপান্তর				লোড শর্তাবলীঃ 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A
ইনপুট বর্তমান আবিষ্কারক			0-3A রৈখিক পরিবর্তন 0.5-3.1Vdc রূপান্তর				লোড শর্তাবলীঃ 30V / 9.5A, 5.8V / 6A, 12V / 2A, 24V / 2A

সাধারন গুনাবলি

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
MTBF	100			KHrs	তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 25 ℃
ওজন			1500	ছ

পরিবেশগত বৈশিষ্ট্য

স্থিতিমাপ	ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
অপারেটিং তাপমাত্রা	-40		+75	℃
সংগ্রহস্থল তাপমাত্রা	-40		+85	℃
আপেক্ষিক আদ্রতা	10		90	%
সংগ্রহস্থল আর্দ্রতা	10		95	%
উচ্চতা			4000	মি
বায়ুমণ্ডলীয় চাপ	70		106	kPa

নিরাপত্তা বৈশিষ্ট্য

স্থিতিমাপ		ন্যূনতম	typ	ম্যাক্স	ইউনিট	নোট
বিচ্ছিন্নতা ভোল্টেজ	আউটপুট ইনপুট	1500			ছুটি	5mA / 1min, কোন arcing এবং ভাঙ্গন
	মাটিতে ইনপুট	1500			ছুটি	5mA / 1min, কোন arcing এবং ভাঙ্গন
	মাটিতে আউটপুট	500			ভিডিসি	5mA / 1min, কোন arcing এবং ভাঙ্গন
বিচ্ছিন্নতা প্রতিরোধের	আউটপুট ইনপুট	10			MΩ	500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা
বিদ্যুৎ বিভ্রাট	মাটিতে ইনপুট			3.5	mA বিদ্যুত	264Vac, স্বাভাবিক অবস্থার

, EMC বৈশিষ্ট্য

পদ	স্ট্যান্ডার্ড	পরিবেশ	নোট
সিই	EN301489-1-8.4	ক্লাস বি	পাস সিস্টেম পরীক্ষা
RE	EN301489-1-8.4	ক্লাস বি	পাস সিস্টেম পরীক্ষা
সুরেলা	EN301489-1-8.5
ভোল্টেজ ওঠানামা এবং মিট্মিট্	EN301489-1-8.6
ঢেউ	EN61000-4-5	2KV ± ডিফারেনশিয়াল মোড, 4KV ± সাধারণ মোড	নির্ণায়ক বি
চোবান	EN61000-4-11 EN55024	0% যাও, 10ms ভোল্টেজ চোবান	নির্ণায়ক বি, ফেজ 0 পরীক্ষা, 90, 180 এবং 270
		40% যাও, 20ms ভোল্টেজ চোবান
		70% যাও, 50ms ভোল্টেজ চোবান

নোট:

নির্ণায়ক উত্তর: সময় এবং পরীক্ষা পরে সাধারন কর্মক্ষমতা.

নির্ণায়ক বি: নিম্ন ভোল্টেজ সুরক্ষা বা রিসেট অনুমতি নেই. অস্থায়ী আউটপুট ভোল্টেজ ওঠানামার ব্যাঘাতের মধ্যে কর্ম সমাপ্ত পর ceases, এবং যা থেকে EUT স্বয়ংক্রিয়ভাবে তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে. সিস্টেম পরীক্ষার সময়, আউটপুট ভোল্টেজ ওঠা নামা বা রিসেট খুব মঞ্জুরিপ্রাপ্ত নয়.

নির্ণায়ক সি: আউটপুট অস্থায়ী ক্ষতির দেওয়া হয়, কিন্তু হার্ডওয়্যার ক্ষতিগ্রস্ত করা যাবে না. EUT স্বয়ংক্রিয়ভাবে অথবা অপারেটর হস্তক্ষেপ তার স্বাভাবিক কর্মক্ষমতা পুনরুদ্ধার করতে পারে.

নির্ণায়ক আর: আউটপুট যা আদায়যোগ্য নয় হারানো অনুমতি দেওয়া হয়. প্রাথমিক প্রতিরক্ষামূলক উপাদান (ফিউজ) ক্ষতিগ্রস্ত হতে পারে. EUT recovers তার স্বাভাবিক কর্মক্ষমতা পরে ক্ষতিগ্রস্ত কম্পোনেন্ট প্রতিস্থাপন.

পরিবেশগত যোগ্যতা

স্থিতিমাপ	নোট
কম্পন	ফ্রিকোয়েন্সি পরিসীমা: 5-20Hz + 3dB / OTC; 20-80Hz, 0.04g2 / Hz হয়; 80-500Hz, -3dB / OT গ; XYZ অক্ষ, 30min / অক্ষ
মেকানিক্যাল শক	হাফ-সাইন ওয়েভ, 300m / s2,11ms, ± এক্স, ± y, ± জেড 6tims / অভিমুখ
তাপমাত্রা সাইক্লিং	-40 ° C থেকে 55 ° C থেকে, ঢালু 1 ° সি / মিনিট., 6 চক্র
পাওয়ার / তাপীয় সাইক্লিং	ভিন = মিনিট সর্বোচ্চ, সম্পূর্ণ লোড, 100 চক্র

মেকানিক্যাল রূপরেখা

দৈর্ঘ্য × প্রস্থ × heigth: 210 × 115,5 × 52 (মিমি), 8,27 × 4.55 × 2.05 (এ),

সংযোগকারী designAations

CN9 মডেল: H101-5 / 3.96

পিন #	নাম
1	এল
2	এনসি
3	পিই
4	এনসি
5	এন

J2 মডেল: H101-5 / 3.96

পিন #	নাম
1	+ + 30V
2	+ + 30V
3	+ + 30V
4	GND
5	GND
6	GND

CON1 মডেল: H101-4 / 3.96

পিন #	নাম
1	+ + 5.8V
2	+ + 5.8V
3	GND
4	GND

J3 মডেল: H101-3 / 3.96

পিন #	নাম
1	+ + 12V
2	GND
3	+ + 24V

পিন #	নাম	নোট
1	GND	GND
2	P_30V_CON	30V ট্রিম
3	P_AC_CON	ইনপুট শনাক্ত ভোল্টেজ
4	ID0	GND সাথে সংযোগ স্থাপন করুন
5	Cur_Mon	ইনপুট বর্তমান শনাক্ত
6	P_12V_CON	12V সক্রিয়
7	P_24V_CON	24V সক্রিয়
8	id1	GND সাথে সংযোগ স্থাপন করুন
9	GND	GND
10	GND	GND
