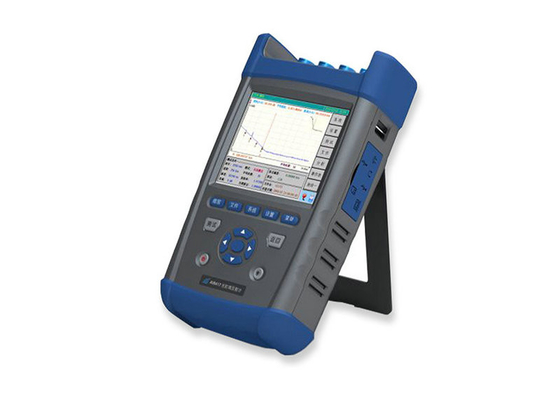

OTDR ইন্টিগ্রেটেড VFL ফাইবার অপটিক টেস্টার, হ্যান্ডহেল্ড অপটিক্যাল বিদ্যুৎ মিটার

OTDR ইন্টিগ্রেটেড VFL ফাইবার অপটিক টেস্টার, হ্যান্ডহেল্ড অপটিক্যাল বিদ্যুৎ মিটার

  • OTDR ইন্টিগ্রেটেড VFL ফাইবার অপটিক টেস্টার, হ্যান্ডহেল্ড অপটিক্যাল বিদ্যুৎ মিটার
OTDR ইন্টিগ্রেটেড VFL ফাইবার অপটিক টেস্টার, হ্যান্ডহেল্ড অপটিক্যাল বিদ্যুৎ মিটার
পণ্যের বিবরণ:
Place of Origin: China
পরিচিতিমুলক নাম: FOCONEC
সাক্ষ্যদান: RoHS
Model Number: Multifunctional OTDR
প্রদান:
Minimum Order Quantity: 1
Packaging Details: Carton
Delivery Time: 2-5 days
Payment Terms: T/T, L/C
Supply Ability: 200 sets per week
যোগাযোগ
বিস্তারিত পণ্যের বর্ণনা
Application: designed for testing FTTx network Distance range: 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km(SMF)
Optical connector: FC/SC/ST (universal connector) Type: OTDR,VFL,optical power meter tester
লক্ষণীয় করা:

ফাইবার অপটিক ক্ষমতা মিটার

,

চাক্ষুষ ফল্ট লোকেটার

OTDR ইন্টিগ্রেটেড VFL ফাইবার অপটিক টেস্টার, হ্যান্ডহেল্ড অপটিক্যাল বিদ্যুত্ মিটার ও আলোর উৎস

দ্রুত বিস্তারিত:

  1. অপটিক্যাল সময় ডোমেইন Reflectometer (OTDR)
  2. VFL, অপটিক্যাল ক্ষমতা মিটার, আলোর উৎস সংহত
  3. 45dB উচ্চ গতিশীল পরিসীমা

পণ্য সারাংশ:

FOC8002 OTDR টেস্টিং FTTx নেটওয়ার্ক জন্য পরিকল্পিত বহুক্রিয়া সঙ্গে একটি উচ্চ কার্যকারিতা পরিমাপ যন্ত্র. এটি প্রধানত পরীক্ষা অধীনে অপটিক্যাল ফাইবার শারীরিক বৈশিষ্ট্য পরিমাপ করতে ব্যবহৃত হয়, যেমন দৈর্ঘ্য, সংক্রমণ হ্রাস এবং সংযুক্ত করান ক্ষতি ইত্যাদি .. এটা ফল্ট বা অপটিক্যাল ফাইবার বিরতি সনাক্ত করতে পারেন. এটা ব্যাপকভাবে উৎপাদন, নির্মাণ এবং অপটিক্যাল ফাইবার যোগাযোগ ব্যবস্থার রক্ষণাবেক্ষণ প্রয়োগ হচ্ছে.

প্রধান বৈশিষ্ট্য:

1. হাতেধরা ক্যামেরায় তোলা চলচ্চিত্র, লাইটওয়েট এবং বহন জন্য সুবিধা

2. 45dB উচ্চ গতিশীল পরিসীমা

3. ≤1m অতিরিক্ত সংক্ষিপ্ত ঘটনা মৃত জোন

4. 0.05m উচ্চ দূরত্ব রেজল্যুশন, 128k স্যাম্পলিং পয়েন্ট

5. ফাস্ট স্বয়ংক্রিয় পরিমাপ, এক বাটন অপারেটিং

6. একটি একক সঙ্গে চার তরঙ্গদৈর্ঘ্যের টেস্ট আপ

7. কমিউনিকেশন হালকা চেক স্বয়ংক্রিয়ভাবে

8. ইথারনেট মাধ্যমে দূরবর্তী ফাংশন

9. ডাবল ইউএসবি ইন্টারফেস, ActiveSync মাধ্যমে পিসি থেকে ইউএসবি স্টিক এবং প্রিন্টার এবং সরাসরি তারের ডাউনলোড সমর্থনকারী

10. সাপোর্টিং লেখা বা পড়া Bellcore GR196 ফাইল ফরম্যাট

11 অপারেটিং জীবনের 8 ঘন্টার বেশি সময় ধরে অন্তর্নির্মিত উচ্চ ক্ষমতাসম্পন্ন লিথিয়াম ব্যাটারি

12. দৃশ্যমান দোষ লোকেটিং (VFL) এবং অপটিক্যাল ক্ষমতা মিটার

13. ইউনিভার্সাল এফসি / পিসি, এফসি / এসসি, এফসি / এসটি সংযোগকারী টাইপ, এটা পৃষ্ঠ পরিচ্ছন্নতার জন্য সুবিধাজনক

14-লাইন থেকে ব্যবহারযোগ্য অ্যাপ্লিকেশন সফ্টওয়্যার আপডেট, কারখানা ফিরে স্বতন্ত্র ফাংশন অপ্রয়োজনীয়

এক্সট্রা-ছোট ঘটনা মৃত জোন

তার হাই রেজোলিউশনের দরুন, FOC8002 OTDR 1m অতিরিক্ত সংক্ষিপ্ত ঘটনা মৃত জোন, যা সংক্ষিপ্ত অপটিক্যাল ফাইবার এবং কবরী অপটিক্যাল ফাইবার পরীক্ষণের জন্য উপযুক্ত হয়.

উচ্চ গতির স্বয়ংক্রিয় analyzation


FOC8002 দ্রুত নির্ধারণ করতে পারেন এবং ঘটনা এবং ট্রেস ফল্ট সনাক্ত অবিকল, এমনকি তারপর টেবিলের সব ঘটনা তালিকা প্রস্তুত করা হয়, তাই এটি দক্ষতা উন্নতি করতে রক্ষণাবেক্ষণকারীকে থেকে খুব দরকারী এবং এটা আপেক্ষিক পটভূমি জ্ঞান সম্পর্কে জানতে অপ্রয়োজনীয়.

উচ্চ গতির স্বয়ংক্রিয় পরিমাপ

FOC8002 OTDR অটো পরিমাপ ফাংশন এটা অপারেটর অপ্রয়োজনীয় অপারেটিং আরও বিস্তারিত জানতে তোলে. অপারেশন খুব সহজ হয়ে যায় পর ফাইবার সংযোগ, শুধুমাত্র টিপুন 【স্টার্ট】, তারপর ট্রেস মাপা প্রদর্শিত হয় এবং ঘটনা পর্দায় কয়েক সেকেন্ডের মধ্যে তালিকাভুক্ত করা হয়, এখন, আপনি ট্রেস এবং ঘটনা টেবিল দেখতে পারেন.

স্বতন্ত্র PON টেস্টিং সামর্থ্য

FOC8002 এক্সেস এবং FTTH নেটওয়ার্ক পরীক্ষার জন্য আদর্শ, এটা PON (প্যাসিভ অপটিক্যাল নেটওয়ার্ক) পরীক্ষার জন্য 1x32 এমনকি 1x64 splitters মাধ্যমে পরীক্ষা করতে সক্ষম.
FOC8002 একটি ব্যতিক্রমী 1m ঘটনা মৃত জোন এবং 0.05m উচ্চ দূরত্ব রেজল্যুশন, যা দিয়ে আপনি ট্রান্সমিটার এবং কেন্দ্রীয় কার্যালয়ের ফাইবার বিতরণ প্যানেল মধ্যে সব ঘটনা প্রভেদ করতে পারে না.

সুবিধাজনক VFL ফাংশন

তিনি বিল্ট ইন 650nm চাক্ষুষ ফল্ট লোকেটার (VFL) সহজে খারাপ রক্ষণাত্মকভাবে, খারাপ সংযোগকারী, বিরতি বা ম্যাক্রো মোড় চিহ্নিতকরণের জন্য আদর্শ. অধিক 2 milliwatt আউটপুট শক্তি দিয়ে মান VFL FOCONEC এর FOC8002, যা অপারেশন দূরত্ব 5 কিলোমিটার বেশী হয় ইনস্টল কারখানা Taiwan.


কমিউনিকেশন হাল্কা চেক

যখন সেবা ফাইবার পরিমাপ, পরিমাপ ফলে একটি OTDR সুনির্দিষ্ট নয়, এবং সেখানে OTDR রিসিভারের অভ্যন্তরীণ Photoelectric স্থায়ী ক্ষতি সম্ভাব্য ঝুঁকি. এই সমস্যা এড়ানোর জন্য, FOC8002 OTDR স্বয়ংক্রিয়ভাবে এবং চুপি চুপি সনাক্ত করা সম্ভব হলে যোগাযোগ হালকা উপস্থিত পরে পরীক্ষা অধীনে ফাইবার, সংযুক্ত করা হয় একবার হালকা উপস্থিত যাচাই করা হয়, একই সাথে, একটি সতর্কতামূলক বার্তা প্রদর্শন করা হবে এবং অভ্যন্তরীণ OTDR সুরক্ষা অবিলম্বে সক্রিয় করা হবে.


একাধিক তরঙ্গদৈর্ঘ্যের এবং মডেল

FOC8002 OTDR একক মোড অথবা মাল্টিমোড অথবা দুটিই একক ইউনিট পর্যন্ত চার তরঙ্গদৈর্ঘ্যের, যেমন 850, 1300, 1310, 1383, 1490, 1550, 1625 এবং 1650nm তরঙ্গদৈর্ঘ্যের, যা দিয়ে FOC8002 হতে পারে এ টিমর পরীক্ষা করার জন্য ডিজাইন করা কোনো প্রদান করতে পারেন FTTx, CATV, ল্যান, অ্যাক্সেস এবং মেট্রো নেটওয়ার্কে দীর্ঘ পরিসীমা থেকে বহুল ব্যবহৃত.


প্রচুর বহিরাগত ইন্টারফেস

FOC8002, যেমন USB, ন্যূনতম-ইউএসবি, ইথারনেট, টুপির কান এবং এসডি হিসাবে প্রচুর বহিরাগত ইন্টারফেস রয়েছে কারণে এই, এটি নিম্নলিখিত ফাংশন প্রদান করতে পারেন:

অপারেটরদের জন্য মাল্টিমিডিয়া মাধ্যমে 1. প্রশিক্ষণ, যা সক্রিয় করতে পারেন আপনি স্বল্প সময়ের মধ্যে একটি পরিমাপ বিশেষজ্ঞ হয়ে.

2. দূরবর্তী প্রবর্তনকারী ইথারনেট মাধ্যমে নিয়ন্ত্রণ, পরীক্ষা অধীনে ফাইবার জন্য দীর্ঘ দূরত্ব থেকে সমস্যাসমাধানের.

3. মুদ্রণ ট্রেস এবং ঘটনা টেবিল

4. আপডেট করা অ্যাপ্লিকেশন সফ্টওয়্যার অন লাইন


বৈশিষ্টসূচক অ্যাপ্লিকেশন:

FOC8002 OTDR প্রধানত, FTTx নেটওয়ার্ক পরিমাপ করতে ব্যবহৃত এটা এক ইউনিটে multifunctions উপলব্ধ করা হয়. ম্যানুয়াল মোডে, স্বয়ংক্রিয় মোড এবং মৃত জোন মোড (বাস্তব সময় মোড এবং গড় মোড সহ): FOC8002 তিন পরিমাপ মোড উপলব্ধ করা হয়.
ম্যানুয়াল পরিমাপ মোড: ম্যানুয়াল মোডে দক্ষ অপারেটর যারা যন্ত্র সঙ্গে পরিচিত জন্য উপযুক্ত. এই পরিমাপ মোডে, আরো সঠিক ফলাফল, রিয়েল টাইম মোড অথবা গড় মোড প্রয়োজনে নির্বাচন করা যাবে পেতে.
রিয়েল-টাইম মোডে, ফাইবার শৃঙ্খল গতিশীল পরিবর্তন সময়োপযোগী সনাক্ত করা যাবে, এটা খুব দরকারী যখন আপনি বিয়ে বা সংযুক্ত করা হচ্ছে প্রভাব এবং ফাইবার প্রক্রিয়া পালন করা দরকার হয়.
গড় পরিমাপ মোডে, ট্রেস গোলমাল দমন করা যাবে, এবং SNR (সংকেত শব্দ অনুপাত) উন্নত করা হয়েছে, অতএব, ফলে আরো সঠিক. আসলে, আরো গড় বার মৃত্যুদন্ড কার্যকর করা হয়, ট্রেস আরও গোলমাল দমন করা হয়, এবং আর সময় সংকেত প্রক্রিয়াকরণের জন্য ব্যয় করা হয়. বাস্তবে, গড় বার সঠিকভাবে অপরিহার্যতা অনুযায়ী নির্ধারণ করা উচিত.
অটো পরিমাপ মোড: অপ্টিমাইজ পরিমাপ অবস্থার স্বয়ংক্রিয়ভাবে সেট করা হয়, এটা জটিল পটভূমি জ্ঞান এবং অপারেটিং আরও বিবরণ সম্পর্কে জানতে অপারেটর অপ্রয়োজনীয়. এই মোডে, আরো সঠিক ফলাফল যখন সঠিক গড় বার নির্ধারণ করা হয় অর্জন করা যায়, কিন্তু এটা সিগন্যাল প্রসেসিং এর সময় বাড়াতে হবে.
ডেড জোন মোড: এই মোডে কিয়দ্দূর এবং দূরত্ব পরিসীমা অপ্টিমাইজ সেটিংস সঙ্গে অপটিক্যাল ফাইবার পরীক্ষণের জন্য উপযুক্ত হয়, নাড়ি প্রস্থ এবং attenuator স্বয়ংক্রিয়ভাবে মৃত্যুদন্ড কার্যকর করা যেতে পারে. শ্রেষ্ঠ ফলাফল পেতে, টার্মিনাল রিটার্ন ক্ষতি -40dB কম নিশ্চিত করা উচিত.

প্রযুক্তিগত পরামিতি:

গতিশীল পরিসীমা "OTDR মডিউল স্পেসিফিকেশনের" যোগ করুন
দূরত্ব অনিশ্চয়তা ± (0.75m + + নমুনা স্থান + + পরিমাপ দূরত্ব × 0,0025%)
স্যাম্পলিং রেজল্যুশন 0.05,0.1,0.2,0.5,1,2,4,8,16m
দূরত্ব পরিসর 0.4,0.8,1.6,3.2,6.4,16,32,64,128,256,512km (SMF);
0.4,0.8,1.6,3.2,6.4,16,32 (850nm এর MMF)
নাড়ির প্রস্থ 5,10,30,80,160,320,640,1280,5120,10240,20480ns
5,10,30,80,160,320,640,1280 (850nm এর MMF)
কমানোর থ্রেশহোল্ড 0.01dB
স্যাম্পলিং পয়েন্ট পর্যন্ত 128k
রৈখিকতা 0.05dB / ডিবি
কমানোর রেজল্যুশন 0.001dB
মেমরি ধারণক্ষমতা ≥800traces (বিল্ড-ইন), ≥65500traces (2GB এসডি স্টোরেজ)
গ্রুপ প্রতিসরাঙ্ক সেটিং 1,00000 2,00000 থেকে (0.00001steps)
দূরত্ব ইউনিট কিমি, মি, Kft, ফুট
প্রদর্শন 640 × 480, 6.5 ইঞ্চি টিএফটি-এলসিডি (স্পর্শ পর্দা)
ইন্টারফেস ইউএসবি, ন্যূনতম-ইউএসবি, ইথারনেট, টুপির কান, এসডি
অপটিক্যাল সংযোগকারী এফসি / এসসি / এসটি (সার্বজনীন সংযোজক)
VFL 10nm ± 650nm, 2mW (সাধারণত); হিসাবে The CW / 1Hz
অপটিক্যাল বিদ্যুৎ মিটার তরঙ্গদৈর্ঘ্য পরিসীমা: 1650nm পরিমাপ পরিসীমা 1200nm: -60 0dBm পরিমাপ নির্ভুলতা: 5% (- 10dBm, হিসাবে The CW)
পাওয়ার সাপ্লাই এসি অ্যাডাপ্টারের 100 240V, 50 / 60Hz, 1.5A ডিসি: 19V ± 2V (2A) অন্তর্নির্মিত লিথিয়াম ব্যাটারি: 4400mAh, অপারেটিং সময় ≥8 ঘণ্টা 2
ভাষা ব্যবহারকারী নির্বাচনযোগ্য: সরলীকৃত চীনা, ইংরেজি, রাশিয়ান, কোরিয়ান ইত্যাদি .. (অন্যদের জন্য CETC 41st যোগাযোগ করুন)
অপারেটিং তাপমাত্রা 50 ℃ -10 (ব্যার্থতার: 5 থেকে 40 ℃)
সংগ্রহস্থল তাপমাত্রা -40 থেকে 70 ℃ (ব্যাটারি: -20 60 ℃ থেকে)
আপেক্ষিক আদ্রতা 95%, অ-ঘনীভূত 5%
মাত্রা 295 × 186 × 75 (মিমি)
ওজন 2.5 প্রায়.

Note1: ফাইবার সূচক কারণে অনিশ্চয়তা অন্তর্ভুক্ত নয়
Note2: নিম্ন উজ্জ্বলতা, পরিমাপ অগ্রাহ্য.

OTDR মডিউল এবং ক্রমানুসার গাইড:

ক্রমানুসার সংখ্যা অপারেটিং তরঙ্গদৈর্ঘ্য ফাইবার প্রকার ডায়নামিক রেঞ্জ (ডিবি) ইভেন্ট ডেড জোন (এম) লঘূকরণ মৃত জোন (এম)
FOC8002-2101 1310 / 1550nm SMF 42/40 2/2 10/10
FOC8002-2102 1310 / 1550nm SMF 40/38 1/1 10/10
FOC8002-2103 1310 / 1550nm SMF 37/35 1/1 10/10
FOC8002-3103 (PON) 1310/1550 / 1625nm (বিল্ড-ইন ফিল্টার) SMF 39/37/37 1/1/1 10/10/10
FOC8002-4101 1310/1490/1550 / 1625nm SMF 35/32/34/34 1/1/1/1 10/10/10/10

স্ট্যান্ডার্ড ইন্টারনেটে:

কোন. নাম পরিমাণ
1 শক্তি রেখা 1
2 এসি / ডিসি অ্যাডাপ্টারের 1
3 গুণ সার্টিফিকেশন 1
4 ব্যবহারবিধি 1
5 ট্রেস বিশ্লেষণ সফ্টওয়্যার (সিডি) 1
6 হার্ড বহন ক্ষেত্রে (gallus সহ) 1
7 উপকরণ বিশেষ gallus 1
8 এফসি / এসসি, এফসি / এসটি সংযোগকারীগুলিকে 1
