Place of Origin: | Guangdong China (Mainland) |
পরিচিতিমুলক নাম: | QUAWIN / OEM |
সাক্ষ্যদান: | CE,ROHS |
Minimum Order Quantity: | 100 Piece/Pieces |
---|---|
Packaging Details: | Netural labels,Antistatic bag /white box and standard export carton/customized Netrual packing/Cartoon box with less than 10KGS |
Delivery Time: | samples within 5 days,15 days for bulk orders |
Payment Terms: | L/C, D/A,D /P, T/T, Western Union, MoneyGram, Escrow, Paypal |
Supply Ability: | 500000 Piece/Pieces per Month |
Rated Power: | 40W | Rated Voltage: | DC 15V |
---|---|---|---|
Application: | Led strips, led down lights | IP Rating: | IP67 |
name: | Waterproof Led Driver | সাক্ষ্যদান: | UL, ROHS, CE |
লক্ষণীয় করা: | LED ফালা ড্রাইভার,ক্ষমতা নেতৃত্বে চালক |

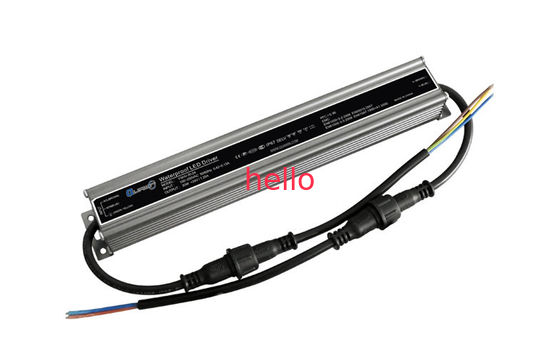

জলরোধী IP67 ধ্রুবক ভোল্টেজ LED ড্রাইভার সার্কিট 40W ডিসি 15V
দ্রুত বিস্তারিত:
1. উচ্চ দক্ষতা 89%
2. কম খরচে, উচ্চ নির্ভরযোগ্যতা
3. সম্পূর্ণ পরিসীমা 90 ~ 264VAC
4. সুরক্ষা:
. শর্ট সার্কিট
. ওভার-লোড
. ওভার-ভোল্টেজ
. অতিরিক্ত তাপমাত্রা
5. ওয়ার্কিং তাপমাত্রা: -40 ℃ ~ + 70 ℃
6. অন্দর এবং বহিরঙ্গন অ্যাপ্লিকেশনের জন্য IP67 নকশা
7. 2 ~ 3 বার (14 ঘন্টারও বেশি সঙ্গে + 50 ℃ / -40 ℃ সম্পূর্ণ লোড এ) বার্ন-ইন পরীক্ষা
আবেদন
Led পটির নেতৃত্বে আড়াআড়ি লাইট, নিচে লাইট নেতৃত্বে ইলেকট্রনিক্স ডিসপ্লে স্ক্রিন ...... ইত্যাদি নেতৃত্বে
সবিস্তার বিবরণী পাতা | ||
এম odel | QW150-026-এ ডব্লিউ (উল্লেখ্য 1) | |
আউটপুট | তিরস্কার করা যায় ভোল্টেজ | 15VDC |
Ouput বর্তমান বিন্যাস | 0 ~ 2.6A | |
হারের ক্ষমতা | 40W | |
লহরী এবং নয়েজ (সর্বোচ্চ) (উল্লেখ্য 2) | 150mVp অনু | |
ভোল্টেজ সহনশীলতার | ± 3.0% | |
লাইন রেগুলেশন | ± 1% | |
লোড নিয়ন্ত্রণ | ± 1.0% | |
সেট-আপ, সময় বৃদ্ধি | 1500ms 80ms / 230VAC, 2000ms 80ms / 110VAC | |
পথদসু্য সময় | 50ms / সম্পূর্ণ লোড এ 230VAC, 25ms / 110VAC সম্পূর্ণ লোড এ | |
ইনপুট | ভোল্টেজের পরিধি | 90 ~ 264VAC |
ফ্রিকোয়েন্সি বিন্যাস ফলপ্রসু (উল্লেখ্য 3) | 47 ~ 63Hz | |
86,0% | ||
এসি বর্তমান | 0.50A ~ 0.17A | |
থেকে অন্তঃপ্রবাহ বর্তমান | 45A / 230VAC, তোমাকে ধন্যবাদ এ ইনপুট এ কোল্ড স্টার্ট: 25 ℃ কোল্ড স্টার্ট. | |
বিদ্যুৎ বিভ্রাট | <230VAC এ 0.5mA, 60Hz ইনপুট | |
পি দ otection | বর্তমান সুরক্ষা | ± 1% (বর্তমান সীমিত টাইপ) কনস্ট্যান্ট বর্তমান সীমা, ত্রুটিপূর্ণ সমস্যা পরে recovers |
ওভার-ভোল্টেজ | 110% ~ 130% (O / পি ভোল্টেজ, পুনরুদ্ধার করার উপর repower শাট ডাউন) | |
ওভার-লোড | 130% ~ 150% (O / পি ভোল্টেজ, পুনরুদ্ধার করার উপর repower শাট ডাউন) | |
শর্ট সার্কিট | হিক্কার মোড, recovers স্বয়ংক্রিয়ভাবে পরে ত্রুটিপূর্ণ সমস্যা মুছে ফেলা হবে | |
বাজ সুরক্ষা | গ্যাস স্রাব নল পালনে স্বয়ংক্রিয়ভাবে খোলা, পুনরুদ্ধার করার উপর repower | |
অতিরিক্ত তাপমাত্রা | 85 ℃ ± 10 ℃ (O / পি ভোল্টেজ শাট ডাউন, পুনরুদ্ধার করতে পুনরায় ক্ষমতা) | |
পরিবেশ | কাজের পরিবেশ (নোট 4) | -40 ℃ ~ + 70 ℃ |
কর্মরত আর্দ্রতা | 20 ~ 90% RH অ ঘনীভূত | |
সংগ্রহস্থল পরিবেশ & | -45 ℃ ~ + 80 ℃ | |
TEMP. গুণাঙ্ক | ± 0.05% ℃ (0 ~ 50 ℃) | |
কম্পন | 10 ~ 500Hz, 2G 10min./1cycle, 60Min জন্য সময়ের. x, y, টু Z অক্ষ বরাবর প্রতিটি | |
নিরাপত্তা &, EMC | নিরাপত্তা মান | টীকা-61347-1, EN61347-2-13, IP67, ROHS টেস্ট, ডিজাইন UL8750 পড়ুন |
প্রতিরোধ ভোল্টেজ | আমি / পোঃ / পি: 3KVAC, আইপি FG: 1.5KVAC, ওপি-FG: 500VAC | |
বিচ্ছিন্নতা প্রতিরোধ | আমি / পোঃ / পি আইপি FG OP-FG: 100 M Ohms / 500VDC / 25 ℃ / 70% আরএইচ | |
, EMC এমিশন | EN55015 করার সম্মতি: 2007, EN61547: 1995 + + ক 1: 2000; EN61000-3-2: 2006; | |
, EMC অনাক্রম্যতা | EN55015 EN61547 EN61000-4-2,3,4,5,6,8,11 করতে সম্মতি | |
অন্যরা | আয়ু (নোট 5) | ≥50000Hrs (25 ~ 30 ℃) |
কোন লোড শক্তি শোষণের | ≤1.0W | |
MTBF (নোট 6) | 250K ঘন্টা মিনিট, মিল-HDBK-217F (25 ℃) | |
মাত্রা (দ্রষ্টব্য 7) | 248 * 36 * 29 মিমি (এল * W * H) | |
প্যাকিং (নোট 8) | 40pcs / শক্ত কাগজ | |
ওজন | 0.4Kg / পিসি / 40pcs / CTN | |
নোট | সকল পরামিতি স্বাভাবিক তাপমাত্রা (+25 ~ + + 28 ℃) এ মাপা হয় | |
1. রেট ভোল্টেজ যেমন 18V / 27V ... অনুকূলিতকরণ করা যাবে অনুকূলিতকরণ করা যাবে, | ||
2. লহরী & নয়েজ একটি 12 "পাকান জুড়ি তারের একটি 0.1 UF & সঙ্গে সমাপ্ত ব্যবহার করে ব্যান্ডউইথ 20KHz এ মাপা হয় | ||
3. দক্ষতা সর্বোচ্চ আউটপুট ভোল্টেজ পরিমাপ, এবং 230VAC সম্পূর্ণ লোড সঙ্গে, 110VAC সঙ্গে দক্ষতা যদি | ||
4. এই সিরিজের কাজ করতে পারেন -45 ~ (সম্পূর্ণ লোড এ) -50 ℃, যদি প্রয়োজন সম্পর্কিত পরামিতি আমাদের সাথে যোগাযোগ করুন. | ||
5. এই 120VAC এ মাপা, 80% ~ 85% সম্পর্কে + + 25 ℃ ~ + 30 ℃ পরিবেশ তাপমাত্রা লোড + 55 ℃ বা তাই সঙ্গে বাইরের হাউজিং তাপমাত্রা. | ||
6. এই 120VAC এ মাপা, 80% ~ 85% সম্পর্কে + + 25 ℃ ~ + 30 ℃ পরিবেশ তাপমাত্রা লোড + 55 ℃ বা তাই সঙ্গে বাইরের হাউজিং তাপমাত্রা. | ||
7. আরো বিস্তারিত নিম্নলিখিত যান্ত্রিক খসড়া দেখতে. | ||
8. 18pcs প্যাকিং পদ্ধতি জলরোধী সংযোগকারী সঙ্গে নেতৃত্বে ড্রাইভার জন্য উপযুক্ত নয় |
মেকানিক্যাল স্পেসিফিকেশন
ব্লক ডায়াগ্রাম
Derating কার্ভ স্ট্যাটিক বৈশিষ্ট্য
ফলপ্রসু & লোড (24V) (110VAC / 230VAC)
