দ্রুত বিস্তারিত

আদি স্থান: চীন

ব্র্যান্ড নাম: Enargy

মডেল নম্বর: JS150-24S12-POC

আউটপুট শক্তি: 150W

অপারেটিং তাপমাত্রা বিন্যাস: -20 ~ 85 ℃

ইনপুট ভোল্টেজ বিন্যাস: 18-36Vdc

আউটপুট ভোল্টেজ: 12Vdc

ফলপ্রসু: 88%

আয়তন (এল * W * H): 72.1 * 72.1 * 9.1mm

পেমেন্ট ও শিপিং শর্তাবলী

ন্যূনতম আদেশ পরিমাণ: 1pcs

দাম: আলোচনার মাধ্যমে স্থির করা

ডেলিভারি সময়: আলোচনার মাধ্যমে স্থির করা

সাপ্লাই ক্ষমতা: 1000PCS / সপ্তাহে

মুখ্য সুবিধা

· আউটপুট শক্তি: 150W

· ওয়াইড ইনপুট পরিসীমা: 18-36Vdc

· উচ্চ রূপান্তর দক্ষতা: 88%

· লাইন নিয়ন্ত্রণ 0.5% ± থেকে

· লোড নিয়ন্ত্রণ 0.5% ± থেকে

· ফিক্সড অপারেটিং ফ্রিকোয়েন্সি

· বিচ্ছিন্নতা ভোল্টেজ: 1500V

· (চালু / বন্ধ) সক্রিয় নিয়ন্ত্রণ

· ওভার-লোড আউটপুট সুরক্ষা

· হিক্কার মোড শর্ট সার্কিট সুরক্ষা

· ওভার তাপমাত্রা সুরক্ষা

· ইনপুট অধীনে ভোল্টেজের লক-আউট

· আউটপুট ভোল্টেজ ট্রিম: ± 10%

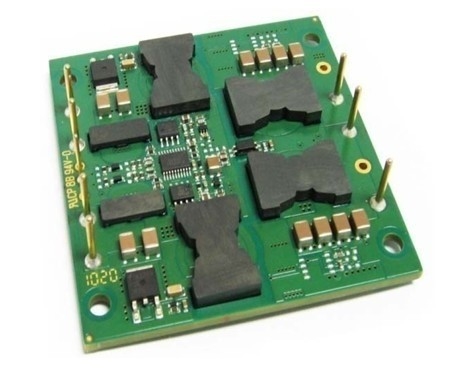

পন্যের স্বল্প বিবরনী

এই ডিসি ডিসি রূপান্তরকারী মডিউল উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তি ব্যবহার কর্মক্ষমতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সক্রিয় বাতা সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ.

প্রোডাক্ট এর ভূমিকা

বিএসএফের সিরিজের একটি স্বাধীনভাবে নিয়ন্ত্রিত একক আউটপুট কনভার্টার শিল্প নন-স্ট্যান্ডার্ড ইট প্যাকেজের মাপ ব্যবহার করে. খুব উচ্চ দক্ষতা সমলয় শুদ্ধি এবং একটি উদ্ভাবনী নির্মাণ নকশা তাপ অপচয় কমান এবং অত্যন্ত উচ্চ ক্ষমতা ঘনত্ব অনুমতি ব্যবহার করে ENARGY CORP পেটেন্ট টোপোলজি একটি ফল. ক্ষমতা রূপান্তরকারী দ্বারা অপচিত এত কম যে একটি তাপ বেসিনে প্রয়োজন হয় না, যা খরচ, ওজন, উচ্চতা, এবং অ্যাপ্লিকেশন প্রচেষ্টা সংরক্ষণ. ক্ষমতা ও নিয়ন্ত্রণ উপাদান সব একটি অধিক নির্ভরযোগ্য পণ্য, ফলে প্রযুক্তি মাউন্ট highyield পৃষ্ঠ সঙ্গে মাল্টি লেয়ার পিসিবি স্তর মাউন্ট করা হয়.

1.Electric বৈশিষ্ট্য

বৈদ্যুতিক বৈশিষ্ট্য, ইনপুট ভোল্টেজ আউটপুট লোড এবং বেস প্লেট তাপমাত্রা পূর্ণ অপারেটিং পরিসীমা উপর প্রয়োগ অন্যথায় উল্লিখিত. সকল তাপমাত্রা বেস প্লেট কেন্দ্রে অপারেটিং তাপমাত্রা পড়ুন. বিশেষ সংজ্ঞা ছাড়া তোমাকে ধন্যবাদ = 25oC এ সমস্ত ডেটা টেস্টিং.

1.1Absolute সর্বোচ্চ রেটিং

1.2Input বৈশিষ্ট্য

1.3Output বৈশিষ্ট্য

1.4Dynamic রেসপন্স বৈশিষ্ট্য

1.5Functional বৈশিষ্ট্য

1.6Isolation বৈশিষ্ট্য

2. সাধারণ বৈশিষ্ট্য

3.Environmental বৈশিষ্ট্য

4.Standards সম্মতি

5.Qualification স্পেসিফিকেশন

6.Typical ওয়েভ এবং রেখাচিত্র

চিত্র 1: 25 ° সে সর্বনিম্ন, নামমাত্র, এবং সর্বোচ্চ ইনপুট ভোল্টেজ জন্য নামমাত্র আউটপুট ভোল্টেজ বনাম লোড বর্তমান সময়ে ফলপ্রসু.

চিত্র 2: নামমাত্র আউটপুট ভোল্টেজ এ ফলপ্রসু এবং 60% রেট ক্ষমতা বনাম 25 ° সি, 40 ° and55 ° সে (নামমাত্র ইনপুট ভোল্টেজ) পরিবেষ্টিত তাপমাত্রা জন্য সুরক্ষা বৃহত্তর হার.

চিত্র 3: 25 ° সে নামমাত্র আউটপুট ভোল্টেজ বনাম সর্বনিম্ন, নামমাত্র, এবং সর্বোচ্চ ইনপুট ভোল্টেজ ভার বর্তমান সময়ে বিদ্যুৎ অপচয়.

চিত্র 4: নামমাত্র আউটপুট ভোল্টেজ এবং 60% রেট ক্ষমতা বনাম 25 ° সি, 40 ° C, 55 ° সে (নামমাত্র ইনপুট ভোল্টেজ) পরিবেষ্টিত তাপমাত্রা জন্য সুরক্ষা বৃহত্তর হারে বিদ্যুৎ অপচয়.

চিত্র 5: সর্বোচ্চ আউটপুট শক্তি derating রেখাচিত্র বনাম বায়ু পিন 1 থেকে 5 পিন (নামমাত্র ইনপুট ভোল্টেজ) প্রবাহিত 400 LFM মাধ্যমে 0 LFM এর সুরক্ষা বৃহত্তর হার জন্য বায়ুমণ্ডলের বাতাসের তাপমাত্রা.

চিত্র 6: সম্পূর্ণ লোড বর্তমান (150W) 25 ° সি বায়ু 100 LFM হারে প্রবাহিত এ কনভার্টার তাপীয় ষড়যন্ত্র. এয়ার 5 পিন (নামমাত্র ইনপুট ভোল্টেজ) পিন 1 থেকে কনভার্টার জুড়ে প্রবাহিত হয়.

চিত্র 7: সর্বোচ্চ আউটপুট শক্তি-derating রেখাচিত্র বনাম বায়ু ইনপুট আউটপুট (নামমাত্র ইনপুট ভোল্টেজ) প্রবাহিত 400 LFM মাধ্যমে 0 LFM এর সুরক্ষা বৃহত্তর হার জন্য বায়ুমণ্ডলের বাতাসের তাপমাত্রা.

চিত্র 8: সম্পূর্ণ লোড বর্তমান (150W) 25 ° সি বায়ু 100 LFM হারে প্রবাহিত এ কনভার্টার তাপীয় ষড়যন্ত্র. এয়ার আউটপুট ইনপুট থেকে কনভার্টার জুড়ে প্রবাহিত হয় (নামমাত্র ইনপুট ভোল্টেজ)

চিত্র 9: চালু অন সম্পূর্ণ লোড (রেজিস্টিভ লোড) এ অস্থায়ী (20 MS / p) .Input ভোল্টেজ প্রাক প্রয়োগ.

অধ্যায় 1: Vout (5V / p) .Ch 2: চালু / বন্ধ ইনপুট (5V / p)

চিত্র 10: শাট ডাউন সম্পূর্ণ লোড (400 μs / p) এ পতনের সময়.

অধ্যায় 1: Vout (5V / p) .Ch 2: চালু / বন্ধ ইনপুট (5V / p).

চিত্র 11: আউটপুট ভোল্টেজ প্রতিক্রিয়া ধাপে পরিবর্তনের লোড বর্তমান (50% -75% Iout (সর্বোচ্চ -50%); DI / DT = 0.1A / μs). লোড টুপি: 10μF, 100 mΩ ESR ট্যান্টালাম ক্যাপাসিটর এবং 1μF সিরামিক ক্যাপাসিটর. অধ্যায় 1: Vout (100mV / p).

চিত্র 12: আউটপুট ভোল্টেজ প্রতিক্রিয়া ধাপে পরিবর্তন লোড বর্তমান (50% -75% Iout (সর্বোচ্চ -50%): Di / DT = 2.5A / μs) এ. লোড টুপি: 470μF, 30 mΩ ESR ট্যান্টালাম ক্যাপাসিটর এবং 1μF সিরামিক টুপি. অধ্যায় 1: Vout (100mV / p).

চিত্র 13: নামমাত্র ইনপুট ভোল্টেজ আউটপুট ভোল্টেজ লহরী এবং গ্ম বর্তমান (100mV / p). লোড ক্যাপ্যাসিট্যান্স: 1μF সিরামিক ক্যাপাসিটর এবং 10μF ট্যান্টালাম ক্যাপাসিটরের. ব্যান্ডউইথ: 20 মেগাহার্টজ.

7.Function উল্লেখ

7.1Enable (চালু / বন্ধ) কন্ট্রোল (পিন 4)

সক্রিয় পিন পাওয়ার মডিউল জাগ্রত করা এবং বৈদ্যুতিন বন্ধ করতে সক্ষম হবেন. সক্রিয় করুন (চালু / বন্ধ) ফাংশন ব্যাটারি শক্তি সংরক্ষণে, pulsed ক্ষমতা অ্যাপ্লিকেশনের জন্য বা ক্ষমতা আপ sequencing জন্য সহায়ক.

সক্রিয় পিন -Vin থেকে উল্লেখ করা হয়. এটা অভ্যন্তরীণভাবে গুটান হয়, যাতে কোন বহিরাগত ভোল্টেজ উৎস প্রয়োজন বোধ করা হয়. একটি ওপেন সংগ্রাহক (অথবা খোলা ড্রেন) সুইচ সক্রিয় পিন নিয়ন্ত্রণের জন্য সুপারিশ করা হয়.

সক্রিয় পিন ব্যবহার করা হলে, নিশ্চিত করুন যে রেফারেন্স সত্যিই -Vin পিন হয়, ইএমআই ফিল্টারিং এগিয়ে বা দূরবর্তী ইউনিট থেকে না করা. দৃষ্টিশক্তি নিয়ন্ত্রণ সংকেত সংযোজন এবং মডিউল সরাসরি opto সংযোজক লোকেটিং এই সমস্যার কোনো এড়াতে হবে. সক্রিয় পিন ব্যবহার না করা হলে, এটি ভাসমান (ধনাত্মক যুক্তিবিজ্ঞান) বাম বা -Vin পিন (নেতিবাচক যুক্তিবিজ্ঞান) .Figure একটি অন / অফ পিন ড্রাইভিং জন্য পাঁচটি সম্ভব সার্কিট বিবরণ সংযুক্ত করা যেতে পারে. চিত্র বি অভ্যন্তরীণ চালু / বন্ধ সার্কিটের একটি বিস্তারিত বর্ণন.

7.2Protection বৈশিষ্ট্য

· ইনপুট অনূর্ধ্ব ভোল্টেজ তালাবন্দী: কনভার্টার বন্ধ করতে যখন ইনপুট ভোল্টেজ খুব কম হয়, সাহায্য একটি ইনপুট সিস্টেমের অস্থায়িত্ব সমস্যা এড়ানোর জন্য ডিজাইন করা হয়, বহিষ্কার সার্কিটের ডিসি hysteresis সঙ্গে একটি comparator হয়. যখন ইনপুট ভোল্টেজ বাড়ছে, এটা আগে কনভার্টার চালু হবে টিপিক্যাল চালু অন ভোল্টেজ থ্রেশহোল্ড মান (স্পেসিফিকেশন পৃষ্ঠায় তালিকাভুক্ত করা) অতিক্রম করতে হবে. একবার কনভার্টার হয়, ইনপুট ভোল্টেজ টিপিক্যাল বন্দরে বন্ধ ভোল্টেজ থ্রেশহোল্ড মান নিচে পড়া আবশ্যক সামনে কনভার্টার বন্ধ হয়ে যাবে.

· আউটপুট বর্তমান সীমা: যেমন আউটপুট ভোল্টেজ ড্রপ সর্বাধিক বর্তমান সীমা ধ্রুবক. তবে, একবার আউটপুট জুড়ে ছোট ইম্পিডেন্সের যথেষ্ট ছোট নির্দিষ্ট আউটপুট ডিসি কারেন্ট-সীমা শাটডাউন ভোল্টেজ নিচের আউটপুট ভোল্টেজ ড্রপ করা হয়, হিক্কার মোড অনির্দিষ্ট শর্ট সার্কিট সুরক্ষা দশায় কনভার্টার পর্যন্ত শর্ট সার্কিট শর্ত মুছে ফেলা হবে. এই রূপান্তরকারী বা লোড বোর্ড এর অত্যধিক গরম বাধা দেয়.

· ওভার তাপমাত্রা চলাচলের স্তব্ধতা: কনভার্টার একটি তাপমাত্রা সেন্সর মডিউল গড় তাপমাত্রা অজ্ঞান. তাপ হরতাল সার্কিট কনভার্টার বন্ধ করতে যখন অনুভব অবস্থানে তাপমাত্রা ওভার তাপমাত্রা চলাচলের স্তব্ধতা মান ছুঁয়েছে জন্য ডিজাইন করা হয়. এটা কনভার্টার আবার চালু করতে যখন অনুভব অবস্থান তাপমাত্রা ওভার তাপমাত্রা চলাচলের স্তব্ধতা পুনরারম্ভ Hysteresis মান পরিমাণ দ্বারা পড়ে অনুমতি দেবে.

7.3Typical অ্যাপ্লিকেশন সার্কিট

8.Test পদ্ধতি

8.1Output লহরী & নয়েজ টেস্ট

আউটপুট লহরী মৌলিক ফ্রিকোয়েন্সি লহরী এবং উচ্চ ফ্রিকোয়েন্সির স্যুইচিং গোলমাল স্পাইক স্থিরীকৃত হয়. মৌলিক সুইচিং ফ্রিকোয়েন্সি লহরী (অথবা মৌলিক লহরী) 1MHz পরিসীমা 100KHz হয়; উচ্চ ফ্রিকোয়েন্সির সুইচিং গোলমাল গজাল (অথবা সুইচিং গোলমাল) 50MHz পরিসীমা 10 মেগাহার্জ হয়. সুইচিং শব্দ সাধারণত 20 MHz ব্যান্ডউইডথ দিয়ে উল্লিখিত থাকলে গোলমাল স্পাইক জন্য সব গুরুত্বপূর্ণ সুরবিজ্ঞান অন্তর্ভুক্ত করা.

নিচে দেখানো আউটপুট লহরী এবং গোলমালের পরিমাপ করার সবচেয়ে সহজ পদ্ধিতি হল উপায়, একটি ফুটিয়ে তোলা যায় প্রোবের ডগা মাটিতে রিং ক্ষমতা রূপান্তরকারী আউটপুট পিন বিরুদ্ধে সরাসরি চাপা ব্যবহার করা হয়. এই আউটপুট টার্মিনাল জুড়ে সম্ভাব্য স্বল্পতম সম্পর্ক স্থাপন করে. ফুটিয়ে তোলা যায় প্রোবের স্থল ক্লিপ লহরী এবং গোলমালের পরিমাপ কখনও ব্যবহার করা উচিত. স্থল ক্লিপ শুধুমাত্র একটি এন্টেনা এবং পিক বিচ্ছুরিত উচ্চ ফ্রিকোয়েন্সির শক্তি হিসেবে কাজ করবে না, কিন্তু এটা পরিমাপ সাধারণ মোড গোলমাল পাশাপাশি পরিচয় করিয়ে দিতে হবে.

লহরী & গোলমাল পরিমাপ জন্য মান পরীক্ষা সেটআপ চিত্র ডি মধ্যে তদন্ত সকেট (Tektronix, পিএন 131.0258-00) গোলমাল সুযোগ প্রোবের দীর্ঘ স্থল ক্লিপ সঙ্গে যুক্ত পিক নিষ্কাশন পরিমাপ জন্য ব্যবহার করা হয় প্রদর্শন করা হয়.

9.Physical তথ্য

9.1Mechanical রূপরেখা

নোট:

1. পিনের 3 0.040 "(1.02mm) দিয়া হয়.

2. সমস্ত অন্যান্য পিনের 0,060 "(1.52mm) দিয়া হয়.

3. সহনশীলতাই: মধ্যে ± 0.02 x.xx (xx ± 0.5 মিমি).

± মধ্যে 0,010 x.xxx. (X.xx ± 0.25)

9.2Pin প্রশিক্ষণে
