Place of Origin: | China |
পরিচিতিমুলক নাম: | Enargy |
Model Number: | SC100-24D2412 |
Minimum Order Quantity: | 1pcs |
---|---|
মূল্য: | Negotiation |
Delivery Time: | 1-8 Weeks |
Payment Terms: | Negotiation |
Supply Ability: | 15000Pcs/week |
লক্ষণীয় করা: | 12V এসি / ডিসি পাওয়ার সাপ্লাই |
---|

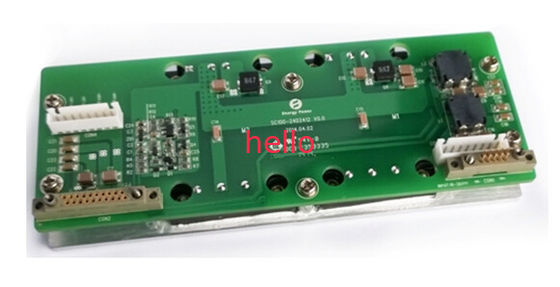

এসি ডিসি শক্তি সরবরাহ 100W আউটপুট 24V12V SC100-24D2412
মুখ্য সুবিধা
ইনপুট পরিসীমা: 18 ~ 36Vdc
ডুয়েল আউটপুট: 24V / 2.5A, 12V / 3.33A
উচ্চ দক্ষতা: 90%
লাইন নিয়ন্ত্রণ: ≤ ± 1%
লোড নিয়ন্ত্রণ: ≤ ± 1%
নিম্ন লহরী & গোলমাল: ≤ ± 1%
সক্রিয় করুন (চালু / বন্ধ) কন্ট্রোল
বিচ্ছিন্নতা ভোল্টেজ: 1500Vdc
হিক্কার মোড শর্ট সার্কিট সুরক্ষা
বর্তমান সুরক্ষা ওভার আউটপুট
প্রাকৃতিক শীতল
পন্যের স্বল্প বিবরনী
এই ডিসি ডিসি কনভার্টার ব্যবহার উন্নত ক্ষমতা প্রক্রিয়াকরণ, নিয়ন্ত্রণ এবং প্যাকেজিং প্রযুক্তির কার্যকারিতা, নমনীয়তা, নির্ভরযোগ্যতা এবং একটি পরিপক্ক ক্ষমতা উপাদানের কার্যকারিতা খরচ. হাই ফ্রিকোয়েন্সি সুইচিং কম শব্দ এবং উচ্চ দক্ষতা উচ্চ শক্তি ঘনত্ব উপলব্ধ. অ্যালুমিনিয়াম baseplate গঠন অসাধারণ তাপ কর্মক্ষমতা উপলব্ধ.
ইলেকট্রিক বৈশিষ্ট্য
ইনপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
ইনপুট ভোল্টেজ পরিসীমা | 18 | 24 | 36 | ভিডিসি | |
সর্বোচ্চ. ইনপুট বর্তমান | 6.5 | একটি | ন্যূনতম. ইনপুট ভোল্টেজ, সম্পূর্ণ লোড | ||
দক্ষতা | 90 | % | তিরস্কার করা যায় ইনপুট ভোল্টেজ, গ্ম |
আউটপুট বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | ||
আউটপুট ভোল্টেজ পরিসীমা | 24V | 23,52 | 24 | 24,48 | ভিডিসি | ||
12V | 11,76 | 12 | 12.24 | ভিডিসি | |||
আউটপুট বর্তমান পরিসীমা | 24V | 0 | 2.5 | একটি | |||
12V | 0 | 3.33 | একটি | ||||
লাইন রেগুলেশন | ± 1 | % | |||||
লোড নিয়ন্ত্রণ | ± 1 | % | |||||
লহরী & গোলমাল | 24V | 240 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ | |||
12V | 120 | mV | তিরস্কার করা যায় ইনপুট, সম্পূর্ণ লোড, 20 MHz ব্যান্ডউইডথ | ||||
ডায়নামিক প্রতিক্রিয়া | চ্যুতি | ± 4 | % | 50% Iout সবের্াচ্চ, 1A / আমাদের 50% থেকে 25% Iout সর্বোচ্চ 50% থেকে 75% থেকে 25% | |||
সময় প্রতিষ্ঠাপন | 300 | আমাদের | 1% Vout নমঃ মধ্যে থেকে. | ||||
আউটপুট ভোল্টেজ অতিরিক্ত বাড়াবাড়ি করে ফেলা | 5 | % | |||||
আউটপুট ক্যাপ্যাসিট্যান্স | 24V | 1800 | μF | ||||
12V | 3000 | μF | |||||
কন্ট্রোল সক্রিয় | এক্সটার্নাল সুইচ | ||||||
দ্রষ্টব্য: বহিস্থিত সুইচ সক্রিয় ফাংশন নিয়ন্ত্রণ করে. শর্তে ইনপুট ভোল্টেজ অধীনে সুইচ একবার প্রেস, মডিউল ক্ষমতা হবে. আবার সুইচ প্রেস, মডিউল পাওয়ার বন্ধ হবে.
সুরক্ষা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
লোড সুরক্ষা আউটপুট | 24V | 2.75 | 4.5 | একটি | হিক্কা | |
12V | 3.5 | 6.5 | একটি | |||
শর্ট - সার্কিট সুরক্ষা | 10 | mΩ | হিক্কা |
পরিবেশগত বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট |
অপারেটিং তাপমাত্রা | -20 | + 60 | ℃ | ||
সংগ্রহস্থল তাপমাত্রা | -40 | +85 | ℃ | ||
আপেক্ষিক আদ্রতা | 20 | 90 | % | ||
সংগ্রহস্থল আর্দ্রতা | 10 | 95 | % | ||
উচ্চতা | 3000 | মি |
নিরাপত্তা বৈশিষ্ট্য
স্থিতিমাপ | ন্যূনতম | typ | ম্যাক্স | ইউনিট | নোট | |
বিচ্ছিন্নতা ভোল্টেজ | আউটপুট ইনপুট | 1500 | ভিডিসি | 1mA / 1min, কোন arcing এবং ভাঙ্গন | ||
মাটিতে ইনপুট | 1500 | ছুটি | ||||
মাটিতে আউটপুট | 500 | ভিডিসি | 1mA / 1min, কোন arcing এবং ভাঙ্গন | |||
বিচ্ছিন্নতা প্রতিরোধের | আউটপুট ইনপুট | 100 | MΩ | 500Vdc / 1min, স্বাভাবিক বায়ুমন্ডলীয় চাপ, 90% আর্দ্রতা |
স্ট্যান্ডার্ড সম্মতি
স্ট্যান্ডার্ড | নোট |
মিল-এসটিডি-704 | |
মিল-এসটিডি-1399 | |
মিল-এসটিডি-810 | |
EN60950 | |
GB4943 | |
আইইসি 61000-4-2 |
দৈহিক তথ্য
মেকানিক্যাল রূপরেখা
দৈর্ঘ্য × প্রস্থ × heigth: 160 × 60 × 26 (মিমি), 6.3 × 2.36 × 1.02 (এ),
পিন প্রশিক্ষণে
কানেক্ট / ফটকা খেলা | পিন নং | নাম |
CON1 / CY59T10BJ | 1,6 | ভিন + + |
2,3,4,7,8,9 | এন ইউ | |
5,10 | VIN- | |
CON2 / CY59Z20BJ | 1 | 24V2 (Vout-) |
11 | 24V2 (Vout + +) | |
2 | চালু / OFF1 | |
12 | চালু / OFF2 | |
3,4,5,8,13,14,15,18 | এন ইউ | |
6,16 | 24V1 (Vout-) | |
7,17 | 24V1 (Vout + +) | |
9,19 | 12V (Vout-) | |
10,20 | 12V (Vout + +) |
আবেদন নোট: আবেদন নোট ও প্রযুক্তিগত সাদা কাগজপত্র বিভিন্ন আমাদের ওয়েবসাইট থেকে পিডিএফ ফরম্যাটে ডাউনলোড করা যাবে.
