Place of Origin: | Dongguan,Guangdong,China |
পরিচিতিমুলক নাম: | UCHI |
সাক্ষ্যদান: | UL.VDE.SGS.CTI |
Model Number: | CFR1/6W |
Minimum Order Quantity: | 10000PCS |
---|---|
মূল্য: | Negotiable |
Packaging Details: | Bulk/Tape |
Delivery Time: | 7 working days |
Payment Terms: | T/T,Paypal,Western Union,Money gram |
Supply Ability: | 8000,000,000PCS Per Month |
লক্ষণীয় করা: | পাতলা ফিল্ম প্রতিরোধকের,উচ্চ ক্ষমতা প্রতিরোধকের,কার্বন ফিল্ম সংশোধন রোধ |
---|

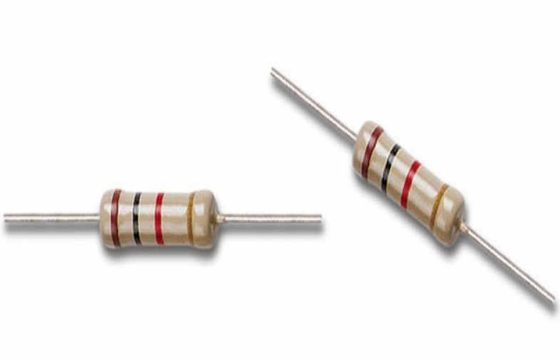

উচ্চ ক্ষমতা 6W কার্বন ফিল্ম শক্তি সরবরাহের জন্য 330 ওম রোধ E24
দ্রুত বিস্তারিত:
• তাপমাত্রা বিন্যাস -55 ° C ~ + 155 ° সি
• ± 5% সহনশীলতা
• লাভজনক এ উচ্চ মানের কর্মক্ষমতা
• স্বয়ংক্রিয় সন্নিবেশ সরঞ্জাম সঙ্গে সামঞ্জস্যপূর্ণ
• শিখা টাইপ উপলব্ধ
• টিনের প্রলিপ্ত annealed তামার তারের
• 1Ω নিচে বা 10MΩ উপরে মূল্যবোধ বিশেষ অনুরোধ দ্বারা পাওয়া যায়, বিস্তারিত জানার জন্য জিজ্ঞাসা করুন
বর্ণনা:
কার্বন ফিল্ম প্রতিরোধকের ফিক্সড ফর্ম টাইপ রোধ হয়. তারা, এটি প্রায় একটি পাতলা বিশুদ্ধ কার্বন ফিল্ম সঙ্গে একটি সিরামিক ক্যারিয়ারের বাইরে নির্মাণ করা হয় যে রেজিস্টিভ উপাদান হিসেবে কাজ করে.
অ্যাপ্লিকেশন:
শক্তি সার্কিট মধ্যে ইনস্টল করা যাবে:
• বিদ্যুৎ সরবরাহ এবং ইনভারটর্স
• নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ
• শক্তি সংরক্ষণ আলো
• ইলেক্ট্রনিক ballasts
• আলো বিভিন্ন ধরনের ফিলামেন্ট প্রোটেকশন
• উনান কিছু ধরনের
• উচ্চ ক্ষমতা সার্কিট জন্য MF73 সম্পর্কে জিজ্ঞাসা
এবং MF74 সিরিজ ঢেউ suppressors.
বিশেষ উল্লেখ:
1. সাধারণ 1.1 ব্যাপ্তি এই স্পেসিফিকেশন, কার্বন ফিল্ম ফিক্সড দ্বারা উত্পাদিত রোধ জন্য পাওয়া যায় এটা পরিবেশ সম্পর্কিত পদার্থ চাহিদার RoHS অনুবর্তী পরীক্ষা সঙ্গে সামঞ্জস্যপূর্ণ. 1.2 প্রকার উপাধি (উদাহরণস্বরূপ) টাইপ উপাধি নিম্নলিখিত ফরমে ও নির্ধারিত হইবে. সিএফ 1/4 ওয়াট 10K জে T52
1.3 হারের ক্ষমতা হারের ক্ষমতা সর্বোচ্চ ক্ষমতা যা ক্রমাগত নির্দিষ্ট পরিবেষ্টনকারী তাপমাত্রায় লোড করা যেতে পারে 70 ℃, যেমন টেবিল -1 তবে যখন পরিবেষ্টিত তাপমাত্রা 70 ℃ অতিক্রম করে, রেট ক্ষমতা নির্ধারণ করা উচিত Fig.1 এর derating বক্ররেখা থেকে. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
1 নং টেবিল
চিত্র 1 পাওয়ার derating বক্ররেখা
1.4 হারের ভোল্টেজ
রেট ভোল্টেজ ডিসি বা এসি (ক্ষমতা ফ্রিকোয়েন্সি এ আরএমএস) ভোল্টেজ যা অনুরূপ হইবে রেট ক্ষমতা এবং যার মান নিচের সূত্র থেকে গণনা করা হয়. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ই = √ (পি × রাঃ) কোথায় ই: হারের ভোল্টেজ (v) পি: হারের ক্ষমতা (ওয়াট) আর: নামমাত্র সহ্য করার ক্ষমতা (Ω) অপারেটিং তাপমাত্রা বিন্যাস: -55 ℃ ~ + + 155 ℃ 2. নির্মাণ 2.1 বাহ্যিক মাত্রা
মাত্রা [5 তৃপ্ত হইবেন. বাহিরের আকার]. 2.2 গঠন ডায়াগ্রাম
রোধ (সিএফ ধারাবাহিক) নির্মাণের নিম্নরূপ হইবে:
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2.3 টার্মিনাল ক্যাপ ক্যাপ নিরাপদে রোধ উপাদান বৈদ্যুতিকভাবে এবং যান্ত্রিকভাবে সঙ্গে সংযুক্ত করা হবে. 2.4 রোধ শরীরের রঙ টেবিল ২
2.5 ইঙ্গিত
ইঙ্গিত [4 তৃপ্ত হইবেন. ইঙ্গিত]. 3. বৈশিষ্ট্য টেবিল -3
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
4. ইঙ্গিত
রঙের কোড
5. বাহ্যিক মাত্রা
পি টাইপ
আদর্শ | মাত্রা | |||||
স্বাভাবিক আকার | ছোট আকার | আমি ± 2.0 | এল ± 1.0 | ψD | ψd ± 0.05 | এইচ ± 2.0 |
Cf1 / 8W | Cf1 / 4WS | 60 | 3.2 | 1.8 ± 0.5 | 0.43 | 28 |
Cf1 / 4W | Cf1 / 2WS | 60 | 6.5 | 2.3 ± 0.5 | 0.45 | 28 |
Cf1 / 2W | CF1WS | 60 | 9.0 | 3.2 ± 0.5 | 0.50 | 28 |
CF1W | CF2WS | 60 | 11.5 | 4.5 ± 1.0 | 0.68 | 25 |
73 | 11.5 | 4.5 ± 1.0 | 0.68 | 31 | ||
CF2W | CF3WS | 60 | 15.5 | 5.0 ± 1.0 | 0.68 | 23 |
81 | 15.5 | 5.0 ± 1.0 | 0.68 | 33 | ||
CF3W | CF5WS | 94 | 17.5 | 6.0 ± 1.0 | 0.68 | 38 |
CF5W | 94 | 24.5 | 8.0 ± 1.0 | 0.68 | 35 |
5.2 অক্ষীয় লিড টেলিভিশন
আদর্শ | taping | মাত্রা | ||||||||||
স্বাভাবিক আকার | ছোট আকার | এল | ওয়াট | পি | L1-ও L2 সর্বোচ্চ. | টি | জেড সর্বোচ্চ. | আর সর্বোচ্চ. | টি সর্বোচ্চ. | ই সর্বোচ্চ. | এস সর্বোচ্চ. | |
Cf1 / 8W | Cf1 / 4WS | T26 | 3.2 ± 0.5 | 26 + 1 টি -0 | 5 ± 0.5 | 0.5 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 3.2 ± 0.5 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
Cf1 / 4W | Cf1 / 2WS | T26 | 6.5 ± 0.5 | 26 + 1 টি -0 | 5 ± 0.5 | 0.5 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T52 | 6.5 ± 0.5 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
Cf1 / 2W | CF1WS | T52 | 9.0 ± 1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
CF1W | CF2WS | T52 | 11.5 ± 1.0 | 52 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T66 | 11.5 ± 1.0 | 66 ± 1.0 | 5 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
CF2W | CF3WS | T52 | 15.5 ± 1.0 | 52 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
T73 | 15.5 ± 1.0 | 73 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 | ||
CF3W | CF5WS | T84 | 17.5 ± 1.5 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
CF5W | T84 | 24.5 ± 1.5 | 84 ± 1.0 | 10 ± 0.5 | 1.0 | 6 ± 0.5 | 1.2 | 0 | 3.0 | 0.6 | 0.5 |
5.3 মেগাবাইট প্রকার & এম প্রকার & এমকে প্রকার
মেগাবাইট
ওয়াটস | আয়তন (মিমি) | ||||||
: D | এল | পি 1.0 ± | এইচ 1 ± 1.0 | H2 ± 0.5 | টি ± 0.15 | qMax | |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 12.5 / 15 | 10.5 | 4.5 | 1.2 | 3 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 15 | 10.5 | 4.5 | 1.25 | 3 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 20 | 10.5 | 4.5 | 1.25 | 3 |
3W5WS | 6.0 ± 1.0 | 17.5 ± 1.0 | 25 | 10.5 | 4.5 | 1.25 | 3 |
5W | 8.0 ± 1.0 | 24.5 ± 1.0 | 30 | 10.5 | 4.5 | 1.25 | 3 |
এম
ওয়াটস | আয়তন (মিমি) | |||
ΦD | এল | পি 1.0 ± | এইচ 1.0 ± | |
1 / 8W, 1 / 6w | 1.8 ± 0.3 | 3.2 ± 0.5 | 6 | 8 |
1 / 4W, 1 / 2ws | 2.3 ± 0.5 | 6.5 ± 0.5 | 10 | 8 |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 12.5 / 15 | 10 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 15 | 10 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 20 | 10 |
3w | 6.0 ± 1.0 | 17.5 ± 1.0 | 25 | 10 |
5W | 8.0 ± 1.0 | 24.5 ± 1.0 | 30 | 10 |
এম কে
ওয়াটস | আয়তন (মিমি) | ||||
: D | এল | পি 1.0 ± | এইচ 1.0 ± | এইচ 1 ± 1.0 | |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 12.5 | 10 | 4.5 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 15 | 10 | 4.5 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 20 | 10 | 4.5 |
3W5WS | 6.0 ± 1.0 | 17.5 ± 1.0 | 25 | 10 | 4.5 |
5.4 এফ প্রকার & FK2Type & FKK প্রকার
ওয়াটস | আয়তন (মিমি) | ||||
ΦD | এল | পি ± 2.0 | ই ম্যাক্স | এইচ 1.0 ± | |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 6 | 3.5 | 5-8 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 8 | 3.5 | 5-8 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 8 | 3.5 | 5-8 |
3w | 6.0 ± 1.0 | 17.5 ± 1.0 | 8 | 3.5 | 5-8 |
ওয়াটস | আয়তন (মিমি) | ||||
ΦD | এল | পি ± 2.0 | ই ম্যাক্স | এইচ 1.0 ± | |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 6 | 3.5 | 5-8 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 8 | 3.5 | 5-8 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 8 | 3.5 | 5-8 |
3w | 6.0 ± 1.0 | 17.5 ± 1.0 | 8 | 3.5 | 5-8 |
FKK
ওয়াটস | আয়তন (মিমি) | |||||
ΦD | এল | পি 1.0 ± | ই ম্যাক্স | এইচ 1 ± 1.0 | H2 ± 1.0 | |
1 / 2W, 1ws | 3.2 ± 0.5 | 9.0 ± 1.0 | 5-7 | 3.5 | 8 | 4.5 |
1 বর্ষ, 2ws | 4.5 ± 1.0 | 11.5 ± 1.0 | 5-9 | 3.5 | 8 | 4.5 |
2W, 3ws | 5.0 ± 1.0 | 15.5 ± 1.0 | 5-9 | 3.5 | 8 | 4.5 |
3w | 6.0 ± 1.0 | 17.5 ± 1.0 | 5-10 | 3.5 | 8 | 4.5 |
5 প্যাকেজ বক্স প্যাকিং 5.1 টেপ (গোলাবারুদ প্যাকিং) 5.1.1 ইঙ্গিত (1) গ্রাহক পার্ট নং (2) প্রস্তুতকর্তা পার্ট নং (3) পরিমাণ (4) প্রস্তুতকর্তা 6.1.2 প্যাকিং বাক্সের সাইজ এবং পরিমাণ
|
বক্স বাল্ক মধ্যে 6.2 টেপ (গোলাবারুদ বাল্ক) 6.2.1 ইঙ্গিত (5) গ্রাহক পার্ট নং (6) প্রস্তুতকর্তা পার্ট নং (7) পরিমাণ (8) প্রস্তুতকর্তা 6.2.2 প্যাকিং বাক্সের সাইজ এবং পরিমাণ
|
প্রতিযোগিতামূলক সুবিধা:
1. কারখানার সরবরাহ সরাসরি
যেমন উল, VDE, SGS ইত্যাদি এবং উচ্চ মানের উপলব্ধ হিসাবে 2. সমাপ্ত সার্টিফিকেট
3. দ্রুত ডেলিভারি
4. শ্রেষ্ঠ পর-বিক্রয় সেবা
5. ই এম ও প্রাপ্তিসাধ্য পরিবেশক
