Place of Origin: | China |
পরিচিতিমুলক নাম: | Meanwell |
সাক্ষ্যদান: | CE,ROHS, TUV, UL |
Model Number: | RS-35 Single Output Switching Power Supply |
Minimum Order Quantity: | Negotiable |
---|---|
মূল্য: | Negotiable |
Packaging Details: | Export Standard Packaging |
Delivery Time: | 5-7 work days after receiving deposit |
Payment Terms: | Ex works |
Supply Ability: | 30000pcs/month |
DIMENSION: | 99*82*36mm (L*W*H) | PACKING: | 0.3Kg; 45pcs/14Kg/0.83CUFT |
---|---|---|---|
Product Type: | Meanwell RS-35 Series Switching Power Adapter | DC Voltage: | 3.3V, 5V, 12V, 15V, 24V, 48V |
Overload protection: | 110%~150% hiccup mode, auto-recovery (150% ~190% for RID-125-1205/2405) | WORKING HUMIDITY: | 20 ~ 90% RH non-condensing |
SAFETY STANDARDS: | UL60950-1, TUV EN60950-1 approved | WORKING TEMP.: | -25 ~ +70 (Refer to "Derating Curve") |
লক্ষণীয় করা: | উচ্চ ক্ষমতা নেতৃত্বে পাওয়ার সাপ্লাই,লাইট পাওয়ার সাপ্লাই LED |

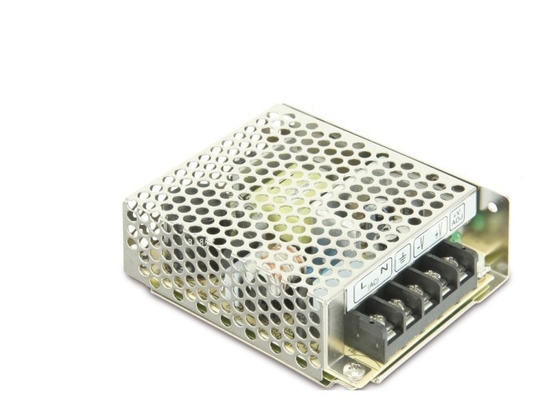

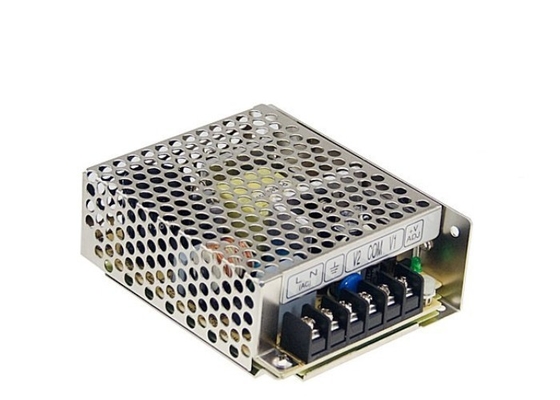

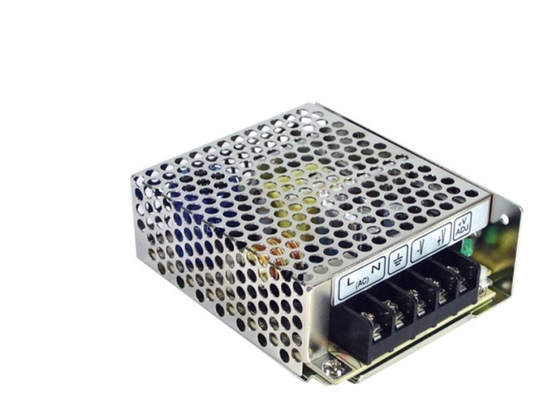

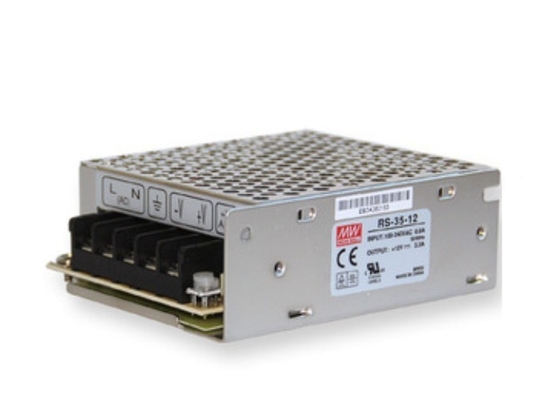

35W এসি ডিসি LED পাওয়ার সাপ্লাই LED ড্রাইভার 12V আরএস -35 ধ্রুবক ভোল্টেজ
G3 সিরিজ আরএস -35 স্যুইচিং ঘিরা পাওয়ার সাপ্লাই বৈশিষ্ট্য:
1.ইউনিভার্সাল এসি ইনপুট / সম্পূর্ণ পরিসীমা
2. সুরক্ষা: শর্ট সার্কিট / ওভার লোড / ওভার ভোল্টেজ
3. বিনামূল্যে বায়ু পরিচলন দ্বারা কুলিং
4. ক্ষমতা জন্য LED নির্দেশক
5. 100% সম্পূর্ণ লোড বার্ন-ইন পরীক্ষা
6. কোন লোড শক্তি শোষণের <0.5W
7. সমস্ত ব্যবহার 105 সেলসিয়াস দীর্ঘ জীবন তড়িদ্ ক্যাপাসিটর
8. 5 সেকেন্ডের জন্য 300VAC ঢেউ ইনপুট প্রতিরোধ
9. উচ্চ অপারেটিং তাপমাত্রা 70
10. প্রতিরোধ 5G কম্পন পরীক্ষা
11. উচ্চ দক্ষতা, দীর্ঘ জীবন এবং উচ্চ নির্ভরযোগ্যতা
12. 3 বছরের ওয়ারেন্টি
Meanwell G3 সিরিজ এসি স্যুইচিং পাওয়ার অ্যাডাপ্টার:
আরএস -15 / আরএস 25 / আরএস -35 / আরএস -50 / আরএস -75 / আরএস -100 / আরএস -150
আরডি -35 / আরডি -50 / আরডি-65 / আরডি-85 / আরডি-125
পরিত্রাণ -50 / পরিত্রাণ-65 / পরিত্রাণ-85 / পরিত্রাণ-125, আরটি-50 / আরটি-65 / আরটি-85 / আরটি-125
RQ-50 / RQ-65 / RQ-85 / RQ-125
চটজলদি বিবরণ:
35W - একক আউটপুট | ||||
মডেল নাম্বার. | আউটপুট | টোল. | আর & এন | Effi. |
আরএস 35-3.3 | 3.3V, 0 ~ 7.0A | ± 3% | 80mV | 76.5% |
আরএস 35-5 | 5V, 0 ~ 7.0A | ± 2% | 80mV | 80,5% |
আরএস 35-12 | 12V, 0 ~ 3.0A | ± 1% | 120mV | 84,5% |
আরএস 35-15 | 15V, 0 ~ 2.4A | ± 1% | 120mV | 86,0% |
আরএস 35-24 | 24V, 0 ~ 1.5A | ± 1% | 200mV | 88,0% |
আরএস 35-48 | 48V, 0 ~ 0.8A | ± 1% | 200mV | 88.5% |
সাধারণ বিবরণ:
মডেল নাম্বার. | আরএস -35 আরডি -35 |
এসি ইনপুট ভোল্টেজ পরিসীমা | 85 ~ 264VAC, 120 ~ 373VDC |
এসি অন্তঃপ্রবাহ বর্তমান (সর্বোচ্চ.) | 230VAC এ 36A |
ডিসি সমন্বয় পরিসীমা | একক আউটপুট জন্য potentiometer দ্বারা ± 10%; CH1 -5% ~ + + 10% আউটপুট জন্য potentiometer দ্বারা |
অতিরিক্ত ধারন রোধ | 110% ~ 150% হিক্কার মোড, স্বয়ংক্রিয় পুনরুদ্ধার (150% ~ 190% পরিত্রাণ-125-1205 / 2405) |
ওভার ভোল্টেজ প্রতিরোধী | 115% ~ 135% রেট আউটপুট ভোল্টেজ, হিক্কার মোড, স্বয়ংক্রিয় পুনরুদ্ধার |
ভোল্টেজ প্রতিরোধ | আমি / পি - O / পি: 3kVAC, আমি / পি - FG: 1.5kVAC হে / পি - FG: 0.5kVAC, 1 মিনিট |
কাজ তাপমাত্রা | -25 ~ + 70 ° সে (বিভিন্ন মডেলের জন্য derating বক্ররেখা পড়ুন) |
কম্পন | 10 ~ 500Hz, 5G 10min. / 1 চক্র, 60 মিনিট সময়ের. X, y, টু Z অক্ষ বরাবর প্রতিটি |
নিরাপত্তা মান | UL60950-1, TUV EN60950-1 অনুমোদন |
, EMC মান | EN55022 বর্গ বি, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11, EN61000-6-2 (EN50082-2) (35 ~ 150W) |
সংযোগ | ইনপুট এবং আউটপুট জন্য টার্মিনাল ব্লক |
মাত্রা (LxWxH) (মিমি) | 99x 82x 36 |
মামলা নং | 932A |
বোঁচকা | 45pcs /14.0kg |
বিঃদ্রঃ:
1. সমস্ত পরামিতি বিশেষভাবে উল্লেখ করা 230VAC ইনপুট, গ্ম এবং পরিবেষ্টিত তাপমাত্রা 25 সেলসিয়াস মাপা হয়.
2. লহরী & গোলমাল একটি 12 '' পাকান জুড়ি তারের একটি 0.1uf & 47uf সমান্তরাল ক্যাপাসিটরের সঙ্গে সমাপ্ত ব্যবহার করে ব্যান্ডউইথ 20MHz এ মাপা হয়.
3. অভ্যস্ত: সহনশীলতা, লাইন প্রবিধান এবং চাহিদার নিয়ন্ত্রণ সেট আপ অন্তর্ভুক্ত.
4. লাইন নিয়ন্ত্রণ গ্ম উচ্চ লাইন কম লাইন থেকে পরিমাপ করা হয়.
5. লোড প্রবিধান 100% গ্ম 0% থেকে পরিমাপ করা হয়.
6. পাওয়ার সাপ্লাই একটি কম্পোনেন্ট যা একটি চূড়ান্ত সরঞ্জাম মধ্যে ইনস্টল করা হবে বলে মনে করা হয়. চূড়ান্ত সরঞ্জাম পুনরায় নিশ্চিত করতে হবে যে এটা এখনও, EMC নির্দেশনা পূরণ. কিভাবে এই, EMC পরীক্ষা সঞ্চালন নির্দেশিকা জন্য, আপনি "কম্পোনেন্ট শক্তি সরবরাহ, EMC টেস্টিং" পড়ুন অথবা আমাদের বিক্রয় সাথে যোগাযোগ করতে পারেন.
